產品概述

（一）激光槍支痕跡建檔系統



一、產品介紹：
槍彈痕跡建檔系統在偵破涉槍案件及槍支管理過程中，發揮著極其重要的作用。利用該系統能快速確認各種建檔槍支的來源，極大的提高案件偵破效率，為公安刑偵領域提供了一種強有力的技術手段，對維護社會(huì )安定具有極其重要的意義。槍彈痕跡建檔系統是根據原有的槍彈痕跡建檔系統，結合激光技術研發出的新型產品，直接使用激光將圖形密碼刻制在槍上。

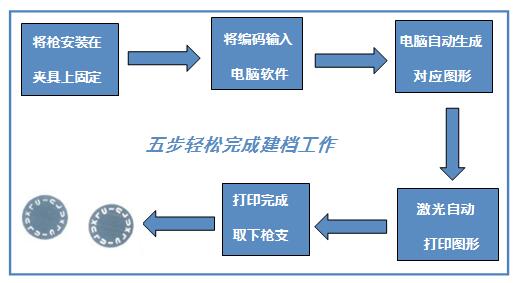

槍彈痕跡建檔系統，運用了先進的激光技術和成熟的密碼技術，結合了激光加工的優勢，采用了目前最新的激光器和振鏡掃技術等先進技術開發出的新一代槍彈痕跡建檔系統，可在我國現行配備的各種手槍、微型沖鋒槍的槍支彈底窩上用激光克制圖形密碼，該密碼可以做到一槍一碼。槍支擊發子彈后，彈底窩上的圖形秘密印壓到彈殼底火上，技術人員通過解讀彈殼底火上的圖形密碼，可從建檔數據庫中查找出槍號、槍支使用人等資料，直接確定槍支，大大節省查檔所需時間、人力和物力。

二、性能特點：
和傳統的電火花建檔方法相比，激光槍彈痕跡建檔系統具有操作簡單、操作環境干凈衛生、不用調光、加工精度高、質量好，實際操作加工速度快、設備使用成本低等優點。比對如下：

對比內容 電火花模式建檔 激光模式建檔 優劣對比分析
1、加工方式 加工時無切削力 非接觸加工 相同都是非接觸式加工
2、自動化情況 直接使用電能加工，便于實現自動化 可電腦操作，可實現自動化 相同，均容易實現自動化
3、加工環境 加工部件需要浸在工作液中進行加工，取出時工件表面有油污需處理 激光直接熔融或氣化加工表面 激光加工更佳，實際操作更干凈
4、廢物處理 工作液的凈化和加工中產生的煙霧污染處理比較麻煩 加工過程中沒有需要處理的廢氣廢水 激光加工更方便，無需處理廢水、廢氣
5、加工速度 利用成型工具電極，相對工件作簡單進給運動的電火花成形加工 需要每個圖案進行掃描印刻 加工速度電火花遠快于激光加工，但實際操作中因為需要更換模具、處理廢水因此操作時間高于激光加工
6、加工精度 電火花加工精度高，其平均加工精度可達 0.0lmm 激光打標光斑可以控制在0.1~0.2mm左右 精度與電火花加工精度相同



三、產品部件：

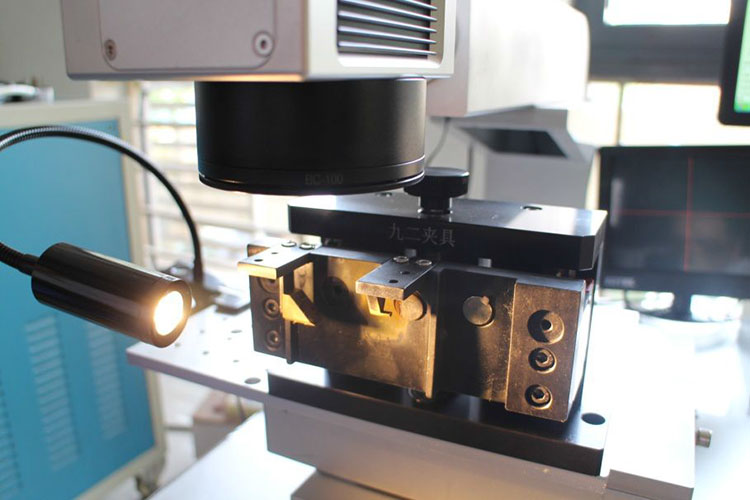

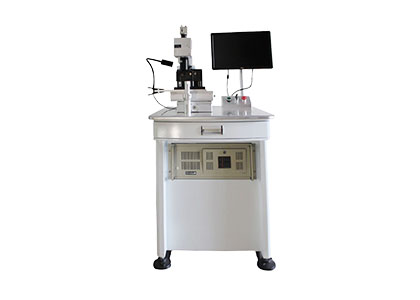

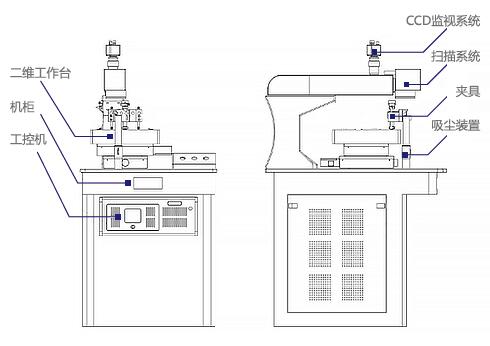

   槍彈痕跡建檔系統主要由激光器、光學導光系統、振鏡掃描系統、CCD同軸監視系統、槍支夾具系統組成。該系統采用先進的元器件，保證系統的工作穩定性和建檔質量。系統采用最先進的光纖激光器，該激光器輸出穩定、光束質量高，不用調光，風冷，體積小，壽命高達100000小時，無耗材。采用高精度掃描振鏡刻制圖形，加工精度高，建檔痕跡清晰。平臺上標準配備通用槍夾具、九二槍夾具、轉輪槍夾具共三套夾具。







四、產品參數：

1、激光器：                   光纖激光器
2、激光功率：               20W
3、激光波長：               1070nm
4、指示光波長：               0.65um
5、光束發散角：               0.373mrad
6、激光脈沖頻率：           80Hz-50kHz
7、激光脈沖寬度：          ＜200ns
8、系統連續工作時間：      ＞24小時
9、觀察系統：              800線CCD同軸觀察、視場6.5mm放大40X
10、聚焦系統：             平面場鏡
11、刻線深度：             0.01-0.5mm
12、輸入電源：             220V±10%
13、電源額定功率：         2KW
14、二維工作臺行程：       X=50mm，Y=50mm
15、刻線精度：             0.001mm
16、控制方式：             工控機控制

五、系統配置：

序號 系統配置 性能記住要參數 數量 單位
1 槍彈痕跡建檔刻錄機 滿足五四、六四、七七、七九、九二、轉輪、防暴槍等常用槍支的槍彈痕跡建檔要求。
刻錄機功率：≤20W
刻錄機頻率：20-80KHz
刻錄精度： 0.001mm
刻錄速度： ≤7000mm/s
刻錄深度：  0.01-0.5mm		 1 套
2 槍彈建檔軟件 滿足五四、六四、七七、七九、九二、轉輪、防暴槍等常用槍支的信息刻錄和查詢。 1 套

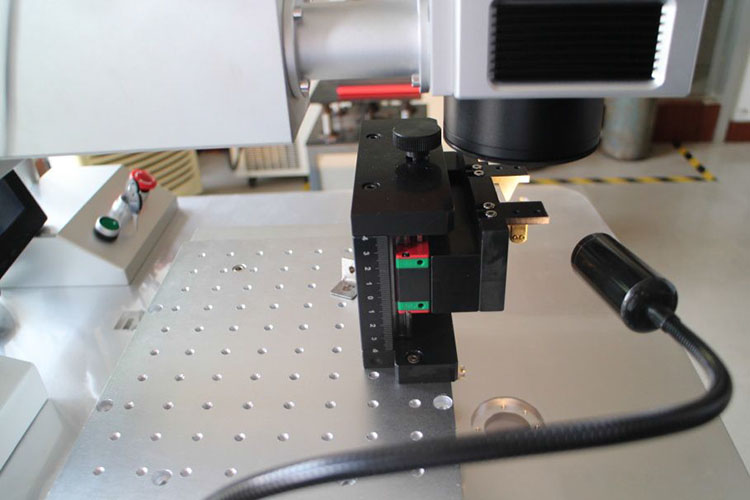

3 槍支夾具 適合：五四、六四、七七、七九、九二、轉輪、防爆等槍支裝夾。包括：通用夾具、九二夾具、轉輪夾具預留備用夾具接口。夾具可旋轉更換 1 套
4 輔助裝置 包括：空氣凈化除塵器、照明、CCD同軸定位系統 1 套
5 工業計算機 研華IPC-610  CPU  E5300/硬盤 250G/內存 DDR3 2G/DVD 光驅 /顯示屏24寸 1
