看門神通過式金屬探測安檢門安裝方法

安裝步驟及使用

1.將主機箱的上蓋螺絲(或下蓋鑰匙)擰開，打開主機箱。

2.將主機箱與左、右探頭柱用連接螺桿和螺帽在連接角鐵的位置相連接，螺帽擰緊。

3、將主機箱的航空插頭和電源插頭與左、右探頭柱上的航空插座、電源插座相連接。

4、將主機箱的上蓋裝回;在右側探頭下端有電源插座及開關，使用220V/AC，接通電源后打開電源開關，安檢門即進入工作狀態。

控制面板說明

1、方綠燈為電源指示燈，接通電源后，綠燈亮，說明安檢門通電狀態正常；方紅燈為報警指示燈，接通電源后，紅燈亮，說明安檢門報警狀態正常。

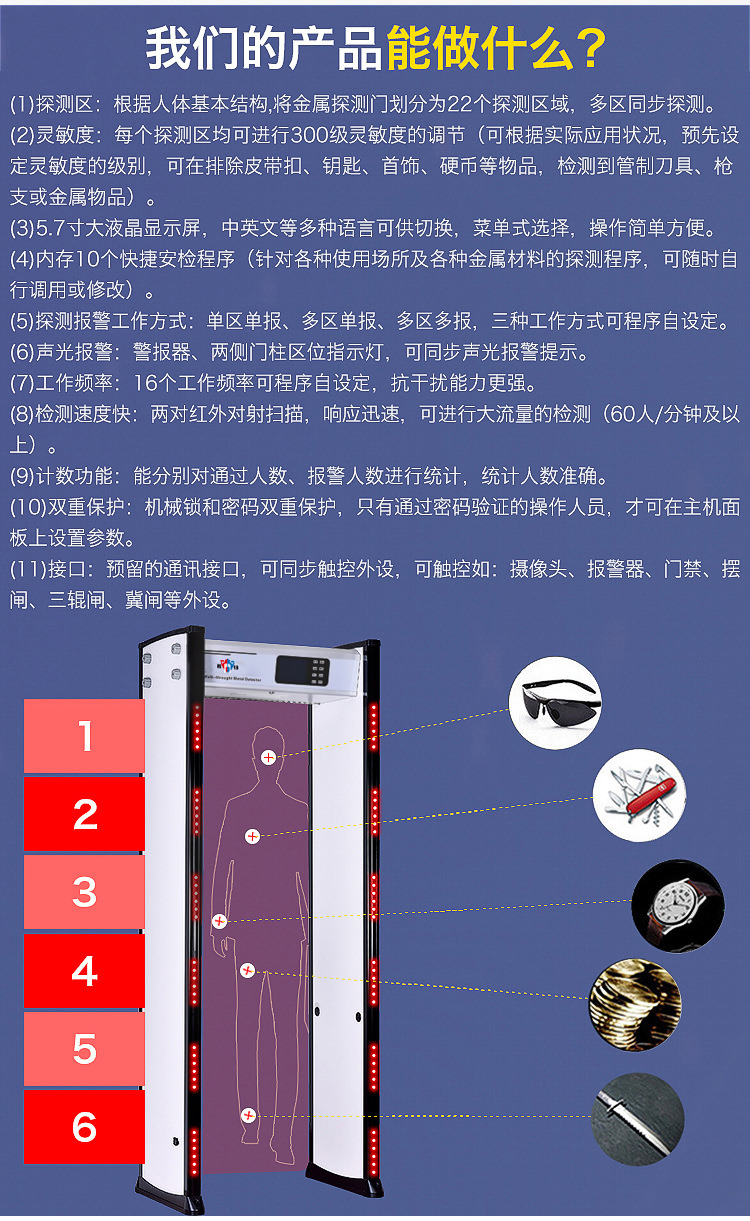

2、金屬物品通過探測區時，信號指示燈閃爍，喇叭發出報警聲，同時區位指示燈亮，指示出被檢測的金屬物品在哪個區位。數碼顯示管左邊顯示通過人數，右邊顯示報警次數。

紅、黃、綠三色指示燈為信號指示燈，在每區位采集到信號，對應區位指示燈會(huì )有信號顯示。

控制面板調試

調試按鍵說明

“調試”鍵  調試各種數據的按鍵

“選擇”鍵  換位的按鍵

“確認”鍵  選擇程序和調試以后對數據進行確認的按鍵

“復位”鍵  統計人數和報警次數的歸零；靈敏度調試完后可以按此鍵直接確認

一、調試步驟：

1、按“復位”鍵，數據全部歸零

2、按“確認”鍵，此時顯示面板顯示出廠初始密碼“1234”。

3、再按“確認”鍵，顯示為”1234”時，表示出廠初始密碼正確；再按“確認”鍵，此時顯示為“1－XY”（“1－”代表第一區位，“X” 表示該區位靈敏度十位數值,”Y” 表示該區位靈敏度個位數值,。按“調試”鍵調數字，按“選擇”換位。例如要調到“1－85”，按“調試”鍵把“X”調到“8”，按“選擇”鍵到“Y”位,按“調試”鍵調到“5”，完成該區位靈敏度調試.

4、依次按“確認”鍵，可以進入下一調試程序，分別為2-7區位，其調試方法如1區位調試方法一樣。

5、調試完成后按“復位”鍵數據保存,調試操作完成。

6、1-7區位的靈敏度，其數值越大靈敏度越高。

7、當第二次按“確認”鍵，顯示為“E234”時，表示密碼錯誤，需輸入設置密碼或恢復成出廠初始密碼后才能調試。；

8、本探測門自動顯示報警次數和通過人數，按“復位”鍵重新計數。


二、初始密碼恢復步驟：

1、按“復位”鍵，數字全部歸零

2、按“確認”鍵，顯示面板顯示初始密碼“1234”。再次按“確認”鍵，面板顯示 “E234”時，表示密碼錯誤。需要恢復成初始密碼才能進行調試。操作方法是： 按“確認”鍵，面板出現“1234”時，按“調試”鍵把“1”選到“8”，再按“確認”鍵，面板顯示“8234”，再按“調試”鍵，把“8”調到“1”，面板顯示“1234”時，按“確認”鍵后完成密碼恢復。



三、密碼設置和操作步驟：

1、按“確認”鍵，面板顯示“1234”，再次按“確認”鍵，面板顯示“1234”時，按“復位”鍵進行換位，按“調試”鍵進行選數字，設置新數字后，按“確認”鍵就完成密碼設置。設置新密碼一定要記住。

2、按二次“確認”鍵，出現“1234”時，按“復位”鍵進行換位，按“調試”鍵進行選數字，輸入新密碼后，按“確認”鍵后進行調試



物體探測調節

   如何排除小件金屬而探測較大件的金屬：

   在對人身所攜帶的金屬物品進行檢查時，我們不希望探測那些小件的金屬物品如戒指、鑰匙等，而要探測較大件的金屬，這時可以按照下述的方法調節：

  1、選擇一件小金屬當樣品，該樣品是我們不探測的界限，例如一串鑰匙。

  2、把靈敏度調高，讓金屬樣品通過安檢門，而發出報警。

  3、適當把靈敏度調低，再一次讓樣品通過探測門。若仍有報警聲發出，再一次降 低靈敏度，直到樣品通過時剛好不發出報警聲為止。

  請記住，如在某個區域要降低靈敏度，只需調節相對應的區位；如整個門要降低靈敏度，就要調節第7區位。（即整體靈敏度的調節）經過上述的調節，對小于樣品的金屬就不會(huì )報警而對大于樣品的金屬物品都能準確無誤地探測到。
